高真空微调阀简介
高真空微调阀为手动驱动的精密调节阀，在结构设计上合理，外形上美观，并具有精度高、体积小、使用可靠、密封性能好等优点，用于真空系统中调节真空度及气体流量。阀门的工作是以手转动调节旋钮为动力，通过螺纹传动带动阀针升降来完成。阀门的介质为空气或少数腐蚀性气体。
高真空微调阀特点
采用细螺纹结构设计，调节精度高；
轴封采用氟橡胶密封，阀体采用不锈钢焊接，漏率小；
阀针与阀杆分体设计并在其连接处装有球座，延长阀针和阀座使用寿命，维修方便。
高真空手动微调阀，DN=0.8mm、KF-KF法兰
高真空微调阀主要性能指标：
调节范围：1×10-5Pa～1.2×105Pa
zui小可调流量：4.7×10-3Pa·L/s
打开时阀针上的压差：≤1.2×105Pa任意方向
阀体和阀座漏率： <1.3×10-7Pa·L·s-1
建议*维修前循环次数：3，000次
阀体烘烤温度：≤150℃
安装位置：任意
阀门位置指示：带有刻度盘指示

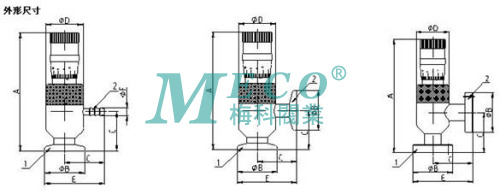

高真空微调阀外形尺寸
| 规格型号 | DN | 接口方式 | 外形尺寸 | | ① | ② | A | B | C | D | E | F | | GW-J2 | 0.8 | KF | KF | 92 | 30 | 30 | 28 | 45 | --- | | GW-J2 | 0.8 | CF | CF | 97 | 34 | 35 | 28 | 52 | --- | | GW-J2 | 0.8 | KF | 软管 | 92 | 30 | 30 | 28 | 45 | 5.8 | | GW-J4 | 1.2 | KF | KF | 95 | 30 | 30 | 28 | 45 | --- | | GW-J4 | 1.2 | CF | CF | 100 | 34 | 35 | 28 | 52 | --- | | GW-J4 | 1.2 | KF | 软管 | 95 | 30 | 30 | 28 | 45 | 5.8 |
