您所在的位置：梅科阀业科技（上海）有限公司网站首页>>产品展示>>>>平衡阀>>ZK118动态流量平衡阀

产品展示

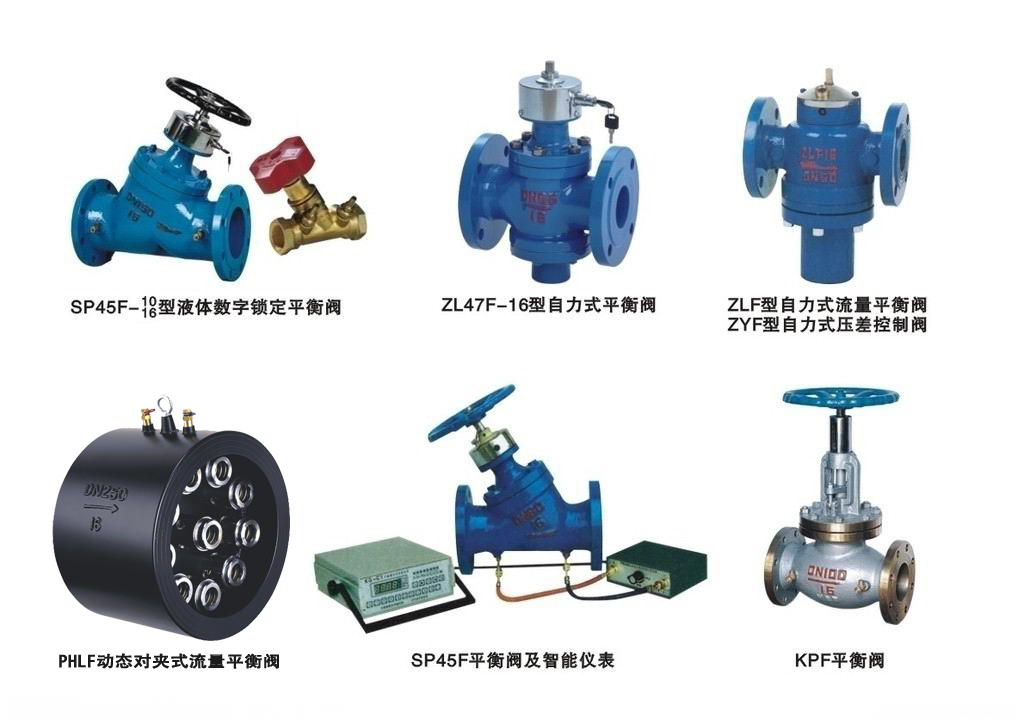

ZK118动态流量平衡阀

点击放大

产品型号：
产品报价：
产品特点：	为了使系统水力失调较小,除采用较理想的系统制式外,迫切需要有效的自动水力平衡装置,以适应变流量调节需要.动态流量平衡阀就是解决这一课题的一种自动平衡系统.

ZK118动态流量平衡阀的详细资料：

动态流量平衡阀技术特征：
工作压力：168ar/25Bar
流量误差：±5%
工作温度：0-120℃
连接方式：德标法兰　DIN EN1092-2
动态流量平衡阀压差与流量范围：

口径 B（mm） C（mm） D（mm） E（mm） F（mm） G（mm）重量（Kg）

DN50 99 125 165 38 239 218 16

DN65 118 145 185 38 239 218 19

DN80 132 160 200 38 239 218 22

DN100 156 190 235 38 365 270 38

DN125 184 220 270 38 365 295 46

DN150 211 250 300 38 410 354 66

DN200 274 310 360 38 435 416 96

DN250 330 370 425 38 456 488 128

DN300 389 430 485 38 466 565 187

DN350 448 490 555 38 479 700 249

DN400 503 550 620 38 504 790 356

DN450 548 640 670 38 517 800 418

DN500 609 660 730 38 520 880 518

DN600 720 770 845 38 554 1050 718

DN800 928 990 1085 38 557 1260 865

为了使系统水力失调较小,除采用较理想的系统制式外,迫切需要有效的自动水力平衡装置,以适应变流量调节需要.动态流量平衡阀就是解决这一课题的一种自动平衡系统.

动态流量平衡阀压差与流量范围：

Dn（mm）	压差范围（KPa）	流量范围（m3/h）	zui大阀胆数量（个）
50	15-150		1
	22-210		1
	33-330		1
	90-900		1
65	15-150		1
	22-210		1
	33-330		1
	90-900		1
80	15-150		1
	22-210		1
	33-330		1
	90-900		1
100	15-150		2
	22-210		2
	33-330		2
	90-900		2
125	15-150		3
	22-210		3
	33-330		3
	90-900		3
150	15-150		5
	22-210		5
	33-330		5
	90-900		5
200	15-150		8
	22-210		8
	33-330		8
	90-900		8
250	15-150		13
	22-210		13
	33-330		13
	90-900		13
300	15-150		20
	22-210		20
	33-330		20
	90-900		20
350	15-150		23
	22-210		23
	33-330		23
	90-900		23
400	15-150		30
	22-210		30
	33-330		30
	90-900		30
450	15-150		37
	22-210		37
	33-330		37
	90-900		37
500	15-150		47
	22-210		47
	33-330		47
	90-900		47
600	15-150		64
	22-210		64
	33-330		64
	90-900		64
800	15-150		95
	22-210		95
	33-330		95
	90-900		95
