SMV型煤气静态混合器特性: 煤气静态混合器主要用于二种或二种以上气相燃料的混合,能在很短的距离内迅速达到均匀混合的目的,消除不均匀分层现象。有利于在较短的距离内设置华氏指数,控制仪等。以提高它们对混合燃料特性监控精度的要求。 SMV型煤气静态混合器适用范围: ◆ 气相重度变化:0.45~2kg/m3 ◆ 公称压力:0.05~<0.1MPa ◆ 单体允许阻力损失:≤0.6KPa

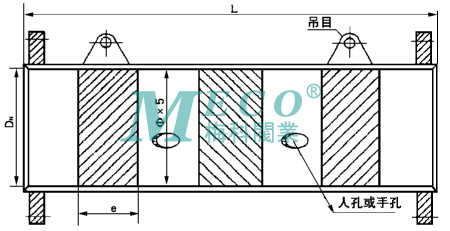

项 目 | | 常规管道插入相交式混合方式 | 旋流片式混合器 | 1.阻力 | 小,一般为 ≤0.6KPa | 大,一般为 ≥1KPa | 大,一般为 1~1.5KPa | 2. 混合均匀点距离 | 近,(离混合点) | 远,1~3DN | 较远15~20DN 3~5DN | 3. 混合程度 | 均匀,无分层现象 | 不均匀,分层现象显 著 | 均匀 | 4. 混合后热值波动(以 高炉气焦炉气混合为例 | (1)≤±210KJ/m3 | (2) ≥±418KJ/m3 | (3) 基本同(1) | 5. 适用对象 | (1) 适用于以热值指数仪 监控严的混合站 | (2) 不适合于热情指 数仪的混合站 | (3) 基本同(1) | (1) 适用于允许阻损小的 管系 | (2) 阻损适中管系 | (3) 仅适用于允许 阻损大的管系 | 6. 结构与安装 | 结构简单,工厂组合法兰 连接,安装简单 | 现场制作,交叉连接 安装焊接麻烦 | 工厂制作,结构较 复杂,法兰连接 | 结构尺寸及参数: DN(mm) | ф(mm)×(mm)(筒体) | 单元长e(mm) | 设备总长L(mm) | 建议总流量Q(m3/h) | | DN(mm) | ф(mm)×(mm)(筒体) | 单元长e(mm) | 设备总长L(mm) | 建议总流量Q(m3/h) | 400 | F426×8 | 200 | 1500 | 3600 | 1400 | F1420×8 | 700 | 4000 | 88600 | 500 | F529×8 | 250 | 1500 | 7000 | 1600 | F1620×10 | 800 | 4500 | 115800 | 600 | F630×8 | 300 | 2000 | 12000 | 1800 | F1820×10 | 900 | 5000 | 165000 | 700 | F720×8 | 350 | 2000 | 16600 | 2000 | F2020×10 | 1000 | 5500 | 226000 | 800 | F820×8 | 400 | 2500 | 21700 | 2200 | F2220×10 | 1100 | 6000 | 273700 | 900 | F920×8 | 450 | 2500 | 32000 | 2400 | F2424×12 | 1200 | 6500 | 325700 | 1000 | F1020×8 | 500 | 3000 | 40000 | 2600 | F2624×12 | 1300 | 7000 | 382200 | 1200 | F1220×8 | 600 | 3500 | 57000 | 2800 | F2824×12 | 1400 | 7500 | 443300 | 说明:1、法兰的公称压力选择PN0.1MPa、 当DN≤1600时按JB81、59尺寸。 2、选择时:只要公称直径前面加SMV, 如DN400,表示方法为SMV-400。 ◇ 阀门类:【A】安全阀【D】蝶阀 电磁阀【F】放料阀【G】隔膜阀 管夹阀 过滤器【H】呼吸阀【J】 截止阀 减压阀【P】排泥阀 排气阀 排污阀 平衡阀【Q】球阀 切断阀【S】 疏水阀 水力控制阀【T】调节阀【X】旋塞阀【Z】闸阀 针型阀 止回阀 柱塞阀 阻火器。
|
