| 型号 | SCS-21 | SCS-22 | | 适用介质 | 蒸汽 | | zui高适用压力 | Max.20kgf/cm2 | | zui高适用温度 | Max.180℃ | | zui小启动压差 | 0.5kgf/cm2 | | 水压试验 | 15kgf/cm2-3分钟 | | 材质 | 阀体，阀盖 | 铸铁 | | 内件 | 青铜铸造，不锈钢 | | 传感器 | 不锈钢 | | 连接方式 | 螺纹（KS PT） | 法兰（KS 10K FF） | ※连接方式可定制NPT,ASME法兰规格产品。 SCS屏蔽式汽水分离器特征：
1、屏蔽式结构：良好的汽水分离提高系统效率及延长机器寿命。
2、大容量阀体结构：降低压力损失及在大容量条件下也可良好的进行汽水分离性能。
3、固定的内部件：延长寿命及保障。
SCS屏蔽式汽水分离器尺寸图：
| 规格 | L | H1 | H | PT A" | PT B" | 重量 kg | | 15A | 160（120） | 125 | 300 | 1/2" | 3/8" | 4.1（3.1） | | 20A | 200（136） | 124 | 324 | 1/2" | 3/8" | 5.9（4.1） | | 25A | 220（160） | 131 | 354 | 1/2" | 3/8" | 8.9（6.4） | | 32A | 240（190） | 162 | 420 | 1/2" | 3/8" | 14.1（11.3） | | 40A | 280（220） | 175 | 495 | 1" | 1/2" | 18.7（16.3） | | 50A | 290（220） | 209 | 561 | 1" | 1/2" | 21.8（19.5） | | 65A | 350 | 246 | 655 | 1" | 1/2" | 37 | | 80A | 410 | 305 | 742 | 2" | 3/4" | 60 | | 100A | 475 | 363 | 830 | 2" | 3/4" | 85 | | 125A | 560 | 338 | 843 | 2" | 3/4" | 136 | | 150A | 650 | 355 | 950 | 2" | 3/4" | 195 | | 200A | 840 | 450 | 1215 | 2" | 3/4" | 300 | | 250A | 850 | 532 | 1595 | 2" | 3/4" | 420 | ※（）内的参数是螺纹连接的尺寸和重量。

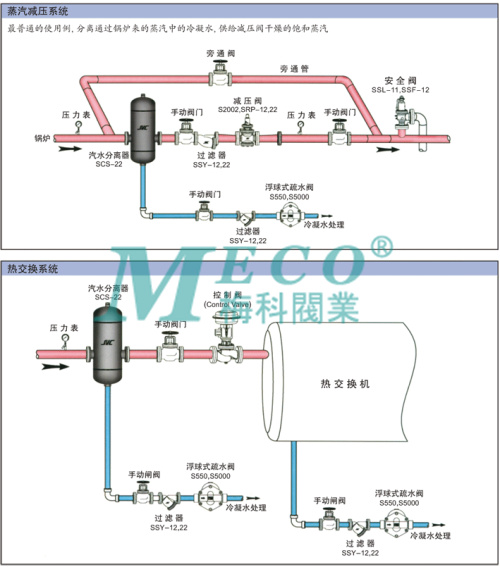

※300A以上可定制。 安装图例：
