QJ41PPL一体式高温球阀概述：
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“罗兰”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
QJ41PPL一体式高温球阀结构特点及作用原理：
该型阀门中的球体、密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
性能参数:
型号
| 公称压力
（MPa） | 强度试验压力
（MPa） | 密封试验压
（MPa） | 适用温度
（℃） | 适用介质 | | QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 （M/F） | 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 | | QJ41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 （PPN） |
主要零部件材料: | 序号 | 零部件名称 | 材料 | | 1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 | | 2 | 密封圈 | （M/F）高强度耐磨碳结石墨≤300℃ （PPN）对莅聚苯、温度≤350℃ | | 3 | 球 | 不锈钢 | | 4 | 填料 | 聚四氟乙烯 | | 5 | 填料压盖 | QT450－10球墨铸铁 | | 6 | 阀杆 | 碳素钢、铬不锈钢 | | 7 | 手柄 | 碳钢 |

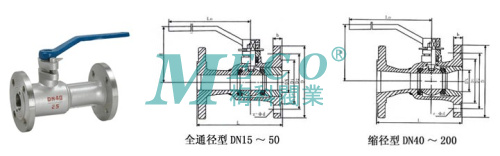

主要技术参数: | 型号 | 规格 | 尺寸 | | L | D | D 1 | D 2 | z-φd | H | b | | QJ41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | | 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | | 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | | 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | | 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | | 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | | 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | | 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | | 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | ◇ 阀门类：【A】安全阀【D】蝶阀【F】放料阀【G】隔膜阀【H】呼吸阀【J】 截止阀【P】排泥阀【Q】球阀【S】 疏水阀【T】调节阀【X】旋塞阀【Z】闸阀。 针型阀 止回阀 柱塞阀 阻火器 水力控制阀 切断阀 排气阀 排污阀 平衡阀 减压阀 管夹阀 过滤器 电磁阀
|
