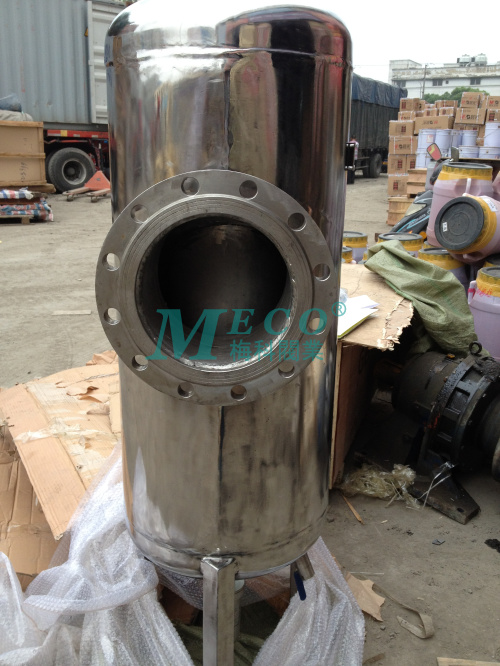

沼气分离脱水器产品简介: 沼气的净化一般应包括沼气的脱水、脱硫及脱二氧化碳。沼气中的水分与硫化氢共同作用,能加速管道及阀门、流量计等的腐蚀,所以在进行沼气脱硫时,需要同时进行脱水处理。 为了满足脱硫程序中对沼气的湿度的要求,对高、中温的沼气温度进行适量降温,采用重力法,将沼气中的部分水蒸汽脱除。 沼气分离脱水器的原理: 梅科阀业外部采用碳钢结构,内部防腐处理,在塔内安装水平竖直滤网,当沼气以一定的压力从装置上部以切线的方式进入后,沼气在离心力作用下进行旋转,然后依次经过水平滤网及竖直滤网,促使沼气中的水蒸汽与沼气分离,而后器内的水滴沿内壁向下流动,而存于装置底部;并定期排除。 设计原则: 进入分离器的沼气量按平均日产气量计算; 分离器内的沼气供应压力大于2000Pa; 分离器的压务损失小于100Pa; 分离器下部设有积液包和排污管; 分离器的zui低点设有沼气凝水器,需定期排放。 现在加工图: ![](https://img76.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde37249480af94f44793b0eeef57b3b3880918ae988bc3fe636b3f6c.jpg)
![](https://img76.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494755947032e817b94847d5de739ac72610ae69f3ae67736f7.jpg)
![](https://img80.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494d438e07be2803a2242f39aab707ffed097faa16da6d59f91.jpg)
![](https://img80.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494913c6ce027a2e8f5f2d79c42afa29573467404a7c3d8e9d1.jpg)
![](https://img80.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494ee106931dfe49c6d2b4b77173602a2cc8deb81a853114004.jpg)
![](https://img80.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494fc22a89ab400abf1020e8c7b3fe5e822b4a17fe78ede0a32.png) ![](https://img77.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde37249497bbff84c0a20fb50168f573d741e51a3592f5cfc66bd179.png) ![](https://img77.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494b2c5ae0f38584956dfda1236afc5149f9ff3050427eea834.png)
◇ 阀门类:【A】安全阀【D】蝶阀【F】放料阀【G】隔膜阀【H】呼吸阀【J】 截止阀【P】排泥阀【Q】球阀【S】 疏水阀【T】调节阀【X】旋塞阀【Z】闸阀 针型阀 止回阀 柱塞阀 阻火器 水力控制阀 切断阀 排气阀 排污阀 平衡阀 减压阀 管夹阀 过滤器 电磁阀 ![](https://img77.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494af48fc0ebf276ae13e84bce3edecd1bde4b3e76fbbb452ec.jpg)
