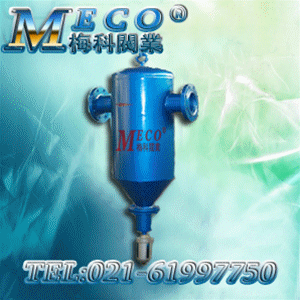

蒸汽汽水分离器简介: 蒸汽汽水分离器又名气水分离器、汽水分离器、油水分离器,主要用于压缩空气、蒸汽、甲烷等介质的除水除油,根据结构不同可分为离心式、挡板式、离心加挡板式等。 工作原理: 离心式气液分离器的工作原理:大量含水的蒸汽或压缩空气进入汽水分离器,并在其中以离心向下倾斜式运动;夹带的水份由于速度降低而被分离出来;被分离的液体流经自动疏水阀排出,干燥清洁的蒸汽从分离器出口排出。 挡板式气液分离器的工作原理:通过五级分离—降速、离心、碰撞、变向、凝聚等原理,除去介质中的液态水份,达到净化的作用。常安置在后冷却器的后面。 离心加挡板式气液分离器的工作原理:主要应用在介质压力比较低,工况要求系统压降小的情况,比如甲烷气体的过滤,因为其压力通常不高,单一的离心式或挡板式不能达到处理效果 技术参数: 设计压力 1.6MPa;水压试验压力 2.25 MPa;设计温度 80℃ ;腐蚀裕度 1mm ;分离效率 99%;材料 Q235-B 。 ![](https://img77.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494734d043289a27f43a56f7c57868ff59b213946c1f8c6aeac.png) ![](https://img77.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde372494236aa3f332742f23b7b1ca71422ac273d00568b4587ce978.png) ![](https://img80.hbzhan.com/gxhpic_393fd3021d/bb33f2c9b6dc3b858626f05dde3724947469227f923dff08afaa4bb8e4f10e496797694335339056.png)
