您所在的位置:梅科阀业科技(上海)有限公司网站首页>>产品展示>>疏水阀>>机械型疏水阀>>ER钟形浮子倒吊桶式蒸汽疏水阀

产品展示

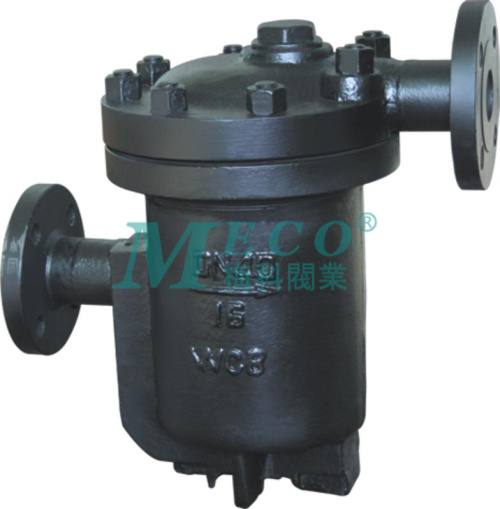

ER钟形浮子倒吊桶式蒸汽疏水阀

点击放大
产品型号:
产品报价:
产品特点:
ER钟形浮子倒吊桶式蒸汽疏水阀广泛用于石油、化工、印染 、织染、纺织、食品等各种工矿各种高中压蒸汽设备系统。
  ER钟形浮子倒吊桶式蒸汽疏水阀的详细资料:

产品介绍:ER 差压复阀型蒸汽疏水阀广泛用于石油、化工、印染 、织染、纺织、食品等各种工矿各种高中压蒸汽设备系统。
结构特点:
1、该阀采用先进的双阀构,主副复阀满足高压力、大排量而体积小。
2、对凝结水德产生量 适应性强, 可间歇排水,汽水分离可靠。
3、背压率高(≤80%),可有效回收凝结水。
4、阀内全不锈钢零件全安装在阀盖上,维修方便,防腐蚀性强
Introduction:ER steam trap with two valve bases enjoys
Extensive applications in petroleum chemical industries。Printing pharmacy,textile
Foods and all kinds of high and middle pressure steam equipments.
Structures:1.This kind of trap adopts two valve bases;bath can meet the need of high pressure ,large discharging amount and small volume
2.Strong ability to adapt to the production of condensed water,reliable separation of ges and water .
3.High rate of back pressure (≤80%),Able to recycle condensed water。
4.Stainless steel parts fixed on the valve cover to facilitate maintenance ,strong abilities to resist corruption.
主要零件材料和性能参数 Main parts and specifications

主要零部件材料表

Main patrs materials

Body/Bonnel
阀体、阀盖

WCB、WC6

性能参数

Performance parameter

Lowest working pressure
zui低工作压力

10.0MPa

Clock float
钟型浮子

Austria type body stainless steel
奥式体不锈钢

The lowest supercooling degree
zui小过冷度

0℃

Valve seat /valve cote
阀座、阀芯

Stainless alloy steel
不锈合金钢

Highest pemission back pressure rate
zui高允许背压率

>85%

In sets Filters
内置过滤网

Stainless steel
不锈钢

Highest pemissible temperature
zui高允许温度

铸钢425% Cast steel425%
铬钼钢555%Cast irons 555%


技术参数表 Technological paramerter date



Model
产品型号

Nominaldiameter
公称通 径(DN)

Connection
连接方式

PressureRaring
使用压力Mpa

Maxallowable(℃)
zui高允许温度

External dimensions(mm)

Re.weight
查考重量
(kg)

L

H1

H2

H3

ER105

15~40

Thread 螺纹

0.05~0.3、0.7

425

230

155

165



17

ER105F

15~25



Flange 法兰

270

155

165

19.5

32~50

22

ER116F

15~25

0.05~0.5、1.2

270

155

165

19.5

32~50

310

24

ER116F

15~25

0.05~0.7、1.6

270

155

165

19.5

32~50

310

24

ER116F

32~50

0.05~1.6

320

230

192

48

ER20F

15~50

Flange 法兰

0.05~1.6

425

310

146

200

30

ER120F

40~100

0.05~0.8、1.6

400

203

192

49

ER130F

50~100

0.05~2.5

430

190

240

31

ER25W

15~50

Socket weld
承插焊

0.05~2.5
0.05~4.5
0.05~6.5
0.05~10.0

425/550

340

247

145

330

47

ER25F

15~25

Flange 法兰

380

247

145

330

55

32~50

58


维护与检修
疏水阀运行期一般为12个月,到期打开出口体清除脏物,清洗滤网,如介质杂质较多,可以酌情提前清洗。疏水阀由于使用过久可能有封闭不严现象,这时,要及时更换或维修(如维修:打开出口体,把阀盖卸下打开,检查阀片,阀座密封是否磨损。可以用600目金钢砂混机油在平台上研磨,达到电二件互为密封为止。)

故障现象 可能原因 解决方法
漏汽 1 .阀片、阀座的密封面严重磨损; 研磨密封面,使其达到密封;
2 .密封面上存有污垢或水锈 打开阀盖清除污垢或水锈
3 .阀前无凝结水、蒸汽过热 关闭疏水阀前截止阀
连续排水 阀盖没有拧紧或者阀盖有泄漏蒸汽直接进入控制,使阀片打不开。 旋紧阀盖或排除泄漏处,可用耐高温密封胶修补泄漏处
