您所在的位置:梅科阀业科技(上海)有限公司网站首页>>产品展示>>真空阀门>>真空挡板阀>>GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)

产品展示


GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)

点击放大
产品型号:
产品报价:
产品特点:
GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点,是真空设备的自动化*阀门之一。
  GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)的详细资料:

GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)产品概述
GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点,是真空设备的自动化*阀门之一。 阀门适用介质为空气及非腐蚀性气体
GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)主要技术性能

适用范围(Pa)
2x105~1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度(℃)

-25~+40

气源压力(MPa)
0.4~0.8
法兰标准
GB4982
安装位置
任意
电源电压

标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等

信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V

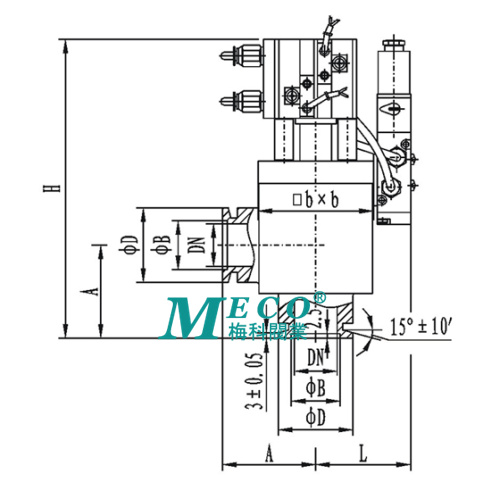

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
bxb
GDQ-J10(b)A
10
30
12.2
139
40
40
40x40
GDQ-J16(b)A
16
30
17.2
139
40
40
40x40
GDQ-J25(b)A
25
40
26.2
161
50
51
62x62
GDQ-J40(b)A
40
55
41.2
191
65
60
80x80
